電子納品

3.発注図面を登録するには

発注図面は現場の電子納品バージョンが「国交省 土木 平成16年6月改訂版」または「国交省 土木 平成20年5月改訂版」の場合のみ設定可能です。

1. 画面上部の(電子納品アイコン)をクリックし、完成図書を作成したい現場の右側の（変更ボタン）をクリックします。
2. “工事情報”画面が表示されますので、『発注図面』を選択します。

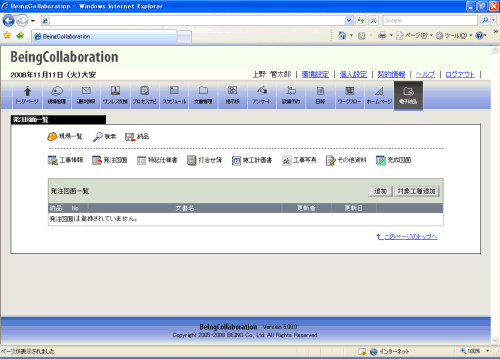

3. “発注図面”一覧画面が表示されますので、（追加ボタン）をクリックします。

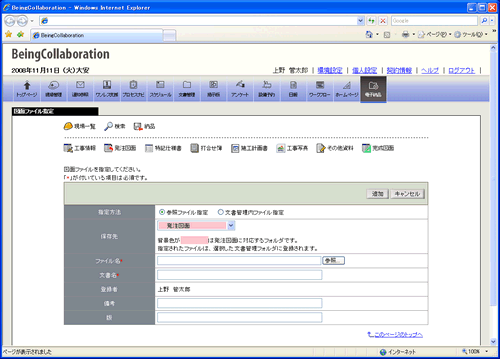

4. “図面ファイル指定”画面が表示されますので、ファイルを指定します。

   ≪項目について≫

   • ファイル選択（※1）
   • 文書管理システム（※2）

   ※1ファイル選択をするには

   1. （参照ボタン）をクリックします。
   2. “ファイルの選択”画面が表示されますので、ファイルを選択します。

   3. （開くボタン）をクリックします。
   このページのトップへ






   ※2文書管理システムからファイル選択するには

   1. 指定方法に“文書管理内ファイル指定”を選択します。
   2. （参照ボタン）をクリックします。
   3. “ファイルの選択”画面が表示されますので、ファイルを選択します。

   4. （設定ボタン）をクリックします。
   このページのトップへ

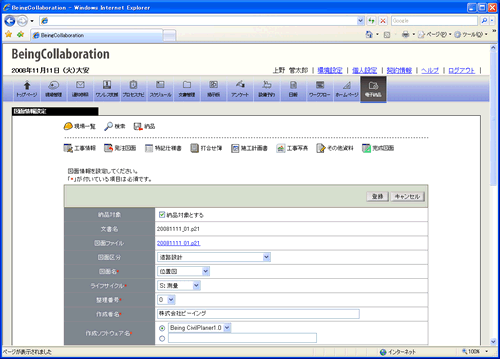

5. “発注図面”の情報登録画面が表示されますので、内容を入力します。

   ≪項目について≫
   • 納品対象で「納品対象とする」をチェックすると、対象管理情報を納品データとして扱います。
   • 予備（※1）
   • 基準点情報（※2）
   • 新規レイヤ情報（※3）
   • 電子納品バージョンが「国交省 土木 平成20年5月改訂版」の場合
     • SXFバージョンに「3.0」以上を選択した場合はSAFファイルを設定することが出来ます（※4）。
     • ラスタファイル（※5）
   • 『*』が付いている項目は、電子納品データを作成する際に必要なデータとなります。
6. （登録ボタン）をクリックします。
   このページのトップへ

   ※1予備を登録するには

   1. （追加ボタン）をクリックします。

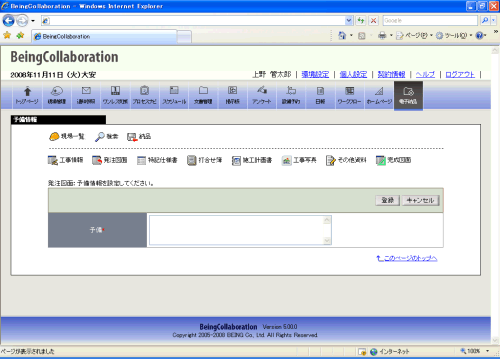

   2. “発注図面”の予備情報登録画面が表示されますので、内容を入力します。

   3. （登録ボタン）をクリックします。
   このページのトップへ

   ※2基準点情報を登録するには

   1. （変更ボタン）をクリックします。

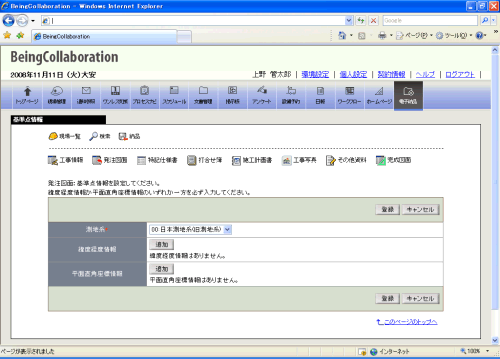

   2. “発注図面”の基準点情報登録画面が表示されますので、内容を入力します。

      緯度経度情報を追加するには
      1. 緯度経度情報情報の(追加ボタン)をクリックします。

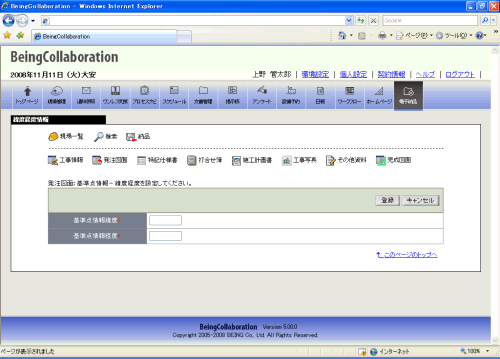

      2. 緯度経度情報登録画面が表示されますので入力します。

      3. （登録ボタン）をクリックすると、緯度経度情報を追加することができます。

      平面直角座標情報を追加するには
      1. 平面直角座標情報の（追加ボタン）をクリックします。

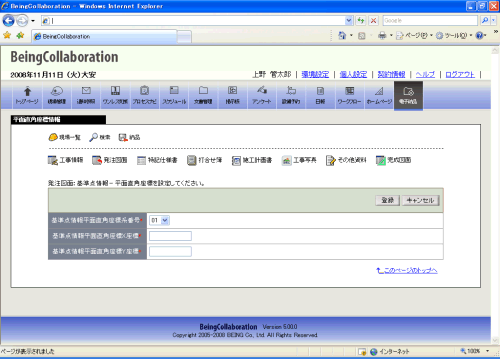

      2. 平面直角座標情報が表示されますので入力します。

      3. （登録ボタン）をクリックすると、平面直角座標情報を追加することができます。


   3. （登録ボタン）をクリックします。
   このページのトップへ

   ※3新規レイヤ情報を登録するには

   1. （追加ボタン）をクリックします。

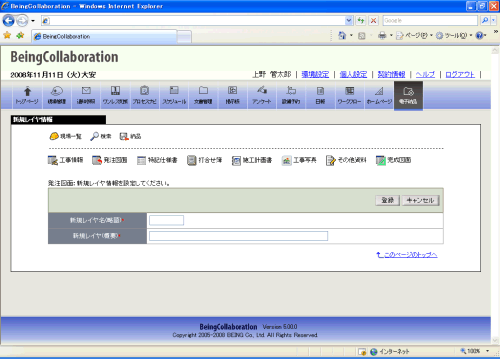

   2. “発注図面”の新規レイヤ情報登録画面が表示されますので、内容を入力します。

   3. （登録ボタン）をクリックします。
   このページのトップへ

   ※4SAFファイルを登録するには(「国交省 土木 平成20年5月改訂版」の場合)

   1. 「SXFバージョン」を「3.0」以上に設定し、「SAFファイル」の（追加ボタン）をクリックします。
   2. “SAFファイル設定”画面が表示されますので、内容を入力します。

      ≪項目について≫

      • ファイル選択（※1）
      • 文書管理システム（※2）
   3. （追加ボタン）をクリックします。
   このページのトップへ

   ※5ラスタファイルを登録するには(「国交省 土木 平成20年5月改訂版」の場合)

   1. 「ラスタファイル情報」の（追加ボタン）をクリックします。
   2. “ラスタファイル設定”画面が表示されますので、内容を入力します。

      ≪項目について≫

      • ファイル選択（※1）
      • 文書管理システム（※2）
   3. （追加ボタン）をクリックします。
   このページのトップへ
