電子納品

15.発注図面を変更するには

発注図面は現場の電子納品バージョンが「国交省土木平成16年6月改訂版」または「国交省土木平成20年5月改訂版」の場合のみ設定可能です。

画面上部の(電子納品アイコン)をクリックし、完成図書を作成したい現場の右側の（変更ボタン）をクリックします。
“工事情報”画面から『発注図面』をクリックします。

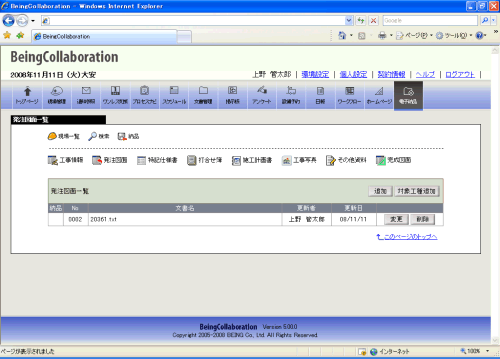

“発注図面”の一覧画面が表示されますので、変更したい文書名の右側の（変更ボタン）をクリックします。

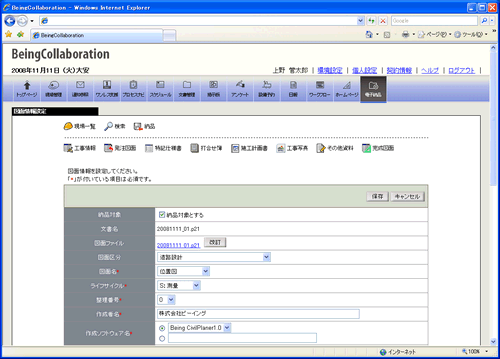

“発注図面”の情報変更画面が表示されます。
編集方法は以下の通りです。
- 図面ファイルを改訂するには
- 発注図面の変更を行うには
図面ファイルを改訂するには
1. （改訂ボタン）をクリックします。

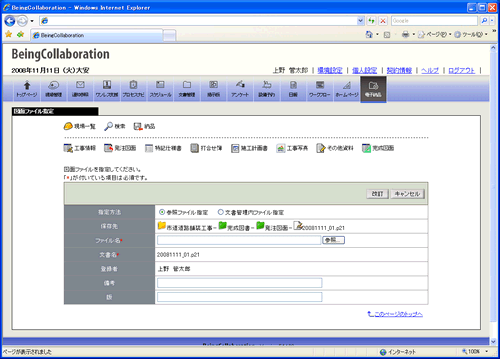

2. 発注図面改訂画面が表示されますので、ファイルを選択します。

  ≪項目について≫
  - ファイル選択（※1）
  - 文書管理システム（※2）
  ※1ファイル選択をするには
  1. （参照ボタン）をクリックします。
  2. “ファイルの選択”画面が表示されますので、ファイルを選択します。
  3. （開くボタン）をクリックします。

    このページのトップへ
  ※2文書管理システムからファイル選択するには
  1. 指定方法に“文書管理内ファイル指定”を選択します。
  2. （参照ボタン）をクリックします。
  3. “ファイルの選択”画面が表示されますので、ファイルを選択します。
  4. （設定ボタン）をクリックします。
    このページのトップへ
発注図面の変更を行うには
1. 内容を変更して（保存ボタン）をクリックします。
  ≪項目について≫
  - 納品対象で「納品対象とする」をチェックすると、対象管理情報を納品データとして扱います
  - 予備（※1）
  - 基準点情報（※2）
  - 新規レイヤ情報（※3）
  - 電子納品バージョンが「国交省土木平成20年5月改訂版」の場合
    - SXFバージョンに「3.0」以上を選択した場合はSAFファイルを設定することが出来ます（※4）。
    - ラスタファイル（※5）
  - 『*』が付いている項目は、電子納品データを作成する際に必要なデータとなります。
このページのトップへ

※1予備を編集するには
1. 変更したい予備の右側の（変更ボタン）をクリックします。

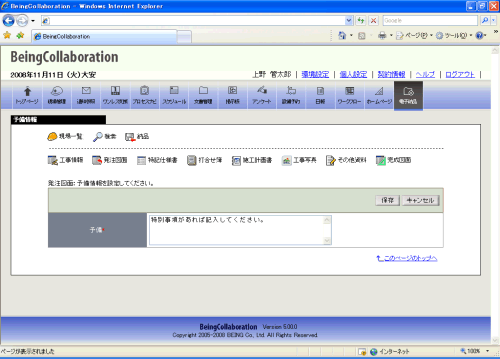

2. “発注図面”の予備情報変更画面が表示されますので、内容を入力します。
3. （保存ボタン）をクリックします。
このページのトップへ

※2基準点情報を編集するには
1. （変更ボタン）をクリックします。

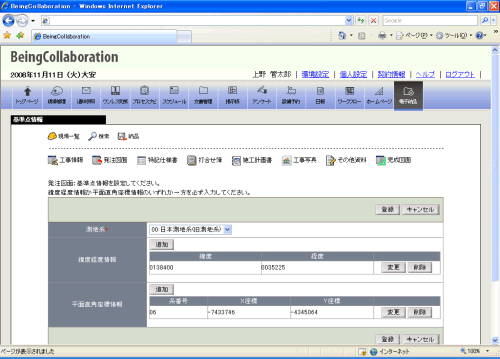

2. “発注図面”の基準点情報変更画面が表示されますので、内容を入力します。

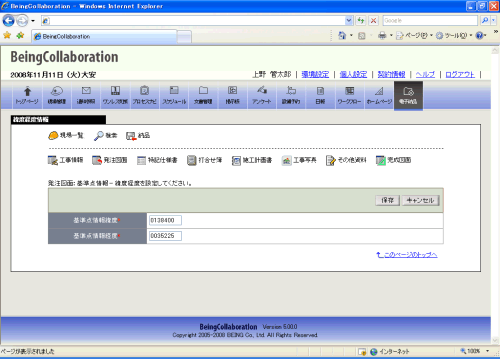

  緯度経度情報を変更する場合は、変更したい緯度経度情報の右側の（変更ボタン）をクリックします。
  緯度経度情報変更画面が表示されますので入力します。

  （保存ボタン）をクリックすると、緯度経度情報を変更することができます。

  平面直角座標情報を変更する場合は、変更したい平面直角座標情報の右側の（変更ボタン）をクリックします。

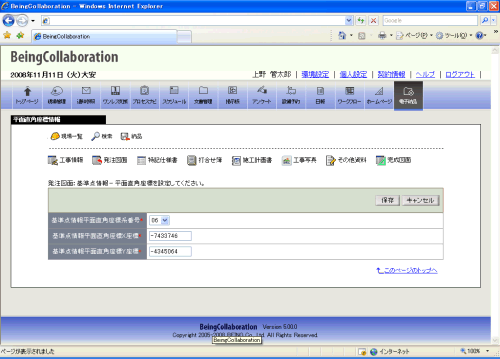

  平面直角座標情報が表示されますので入力します。
  （保存ボタン）をクリックすると、平面直角座標情報を変更することができます。
3. （保存ボタン）をクリックします。
このページのトップへ

※3新規レイヤ情報を変更するには
1. 変更したい新規レイヤの右側の（変更ボタン）をクリックします。

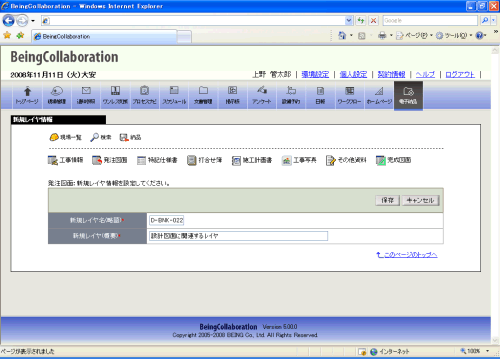

2. “発注図面”の新規レイヤ情報登録画面が表示されますので、内容を入力します。
3. （保存ボタン）をクリックします。
※4SAFファイルを改訂するには(「国交省土木平成20年5月改訂版」の場合)
1. 「SAFファイル」の（改訂ボタン）をクリックします。
2. “SAFファイル設定”画面が表示されますので、内容を入力します。

  ≪項目について≫
  - ファイル選択（※1）
  - 文書管理システム（※2）
3. （追加ボタン）をクリックします。
このページのトップへ

※5ラスタファイルを改訂するには(「国交省土木平成20年5月改訂版」の場合)
1. 「ラスタファイル情報」のうち、改訂対象のラスタファイルの（改訂ボタン）をクリックします。

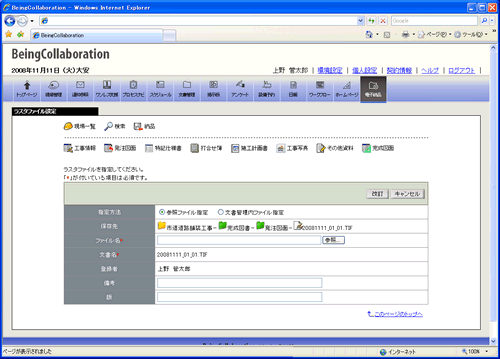

2. “ラスタファイル設定”画面が表示されますので、内容を入力します。

  ≪項目について≫
  - ファイル選択（※1）
  - 文書管理システム（※2）
3. （追加ボタン）をクリックします。

このページのトップへ
