文書管理：3D Viewer - IFC

4.表示範囲を指定して図面を拡大するには

表示範囲を指定して図面を拡大する手順について

• 指定範囲の拡大表示は以下の手順で実施します。
  1. 表示範囲を指定する
  2. 表示範囲を調整する
  3. 表示範囲内の拡大表示を実行する
• この機能では表示範囲を直方体の形状で表します。
  • 1.では、表示したい範囲を決めるために2点を指定し、その2点を頂点とする直方体領域を表示範囲として表示します。

  • 2.では表示範囲の大きさや位置の調整を行います。

  • 3.では表示範囲内部のみの拡大表示を行います。


各手順について

1. 表示範囲を指定するには
   表示範囲は直方体領域として表示されます。
   表示範囲の位置を指定するために2点の位置の指定を行います。
   表示範囲は、指定した2点を結んだ線分を対角線とする直方体領域として表示します。
   （また、この直方体の各辺はx,y,z軸のいずれかに平行な線分で構成されています。）
   • キーボード：Sキー
     Sキーを押下した際のマウスカーソルの位置によって表示範囲の位置を指定します。
     1回目にSキーを押下した位置と、2回目にSキーを押下した位置を元に表示範囲が表示されます。

     [2点を指定して表示範囲を表示する際の動きについて]


     • 1点目指定後

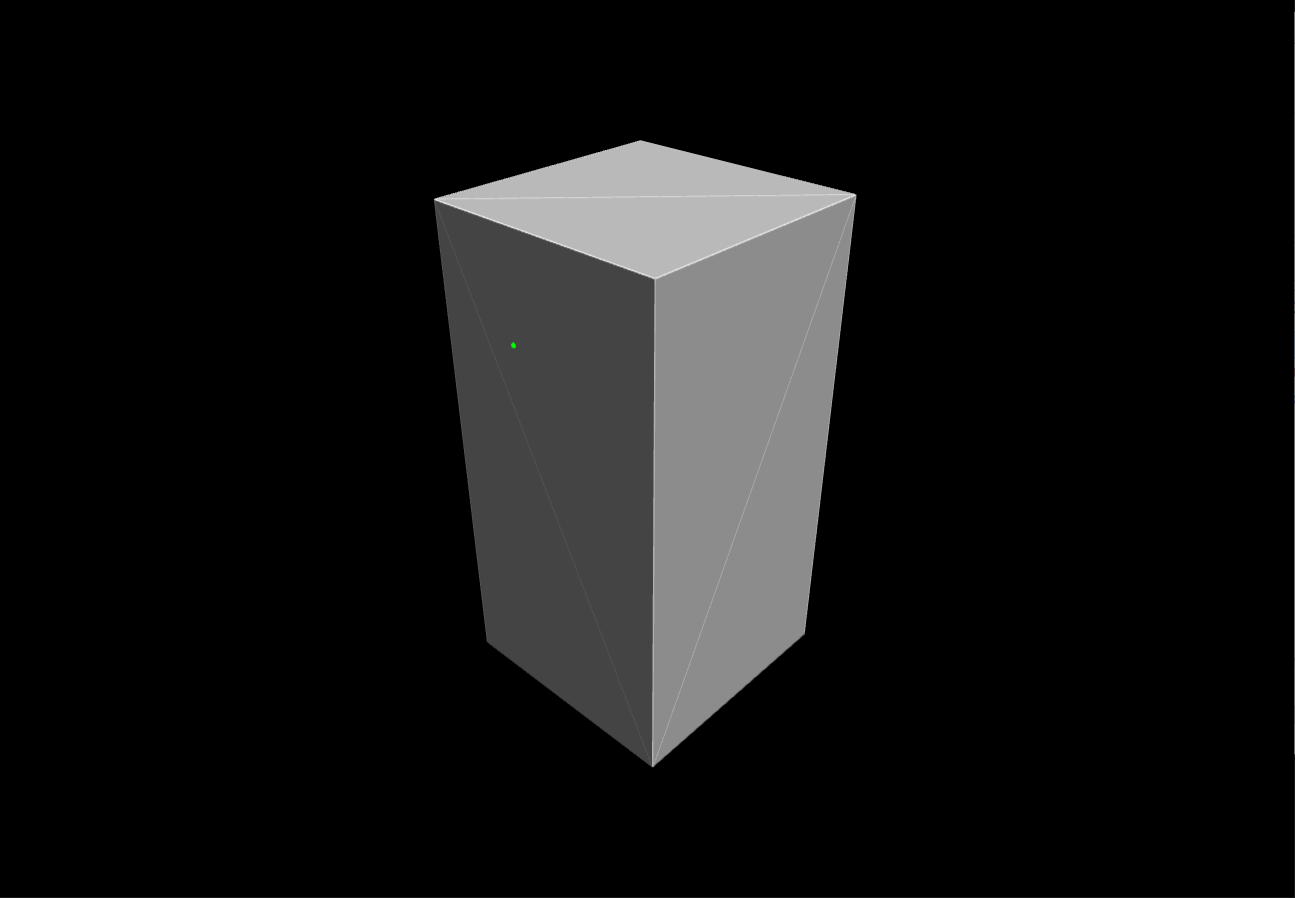

       指定された位置は緑色の点で表示されます。

     • 2点目指定後

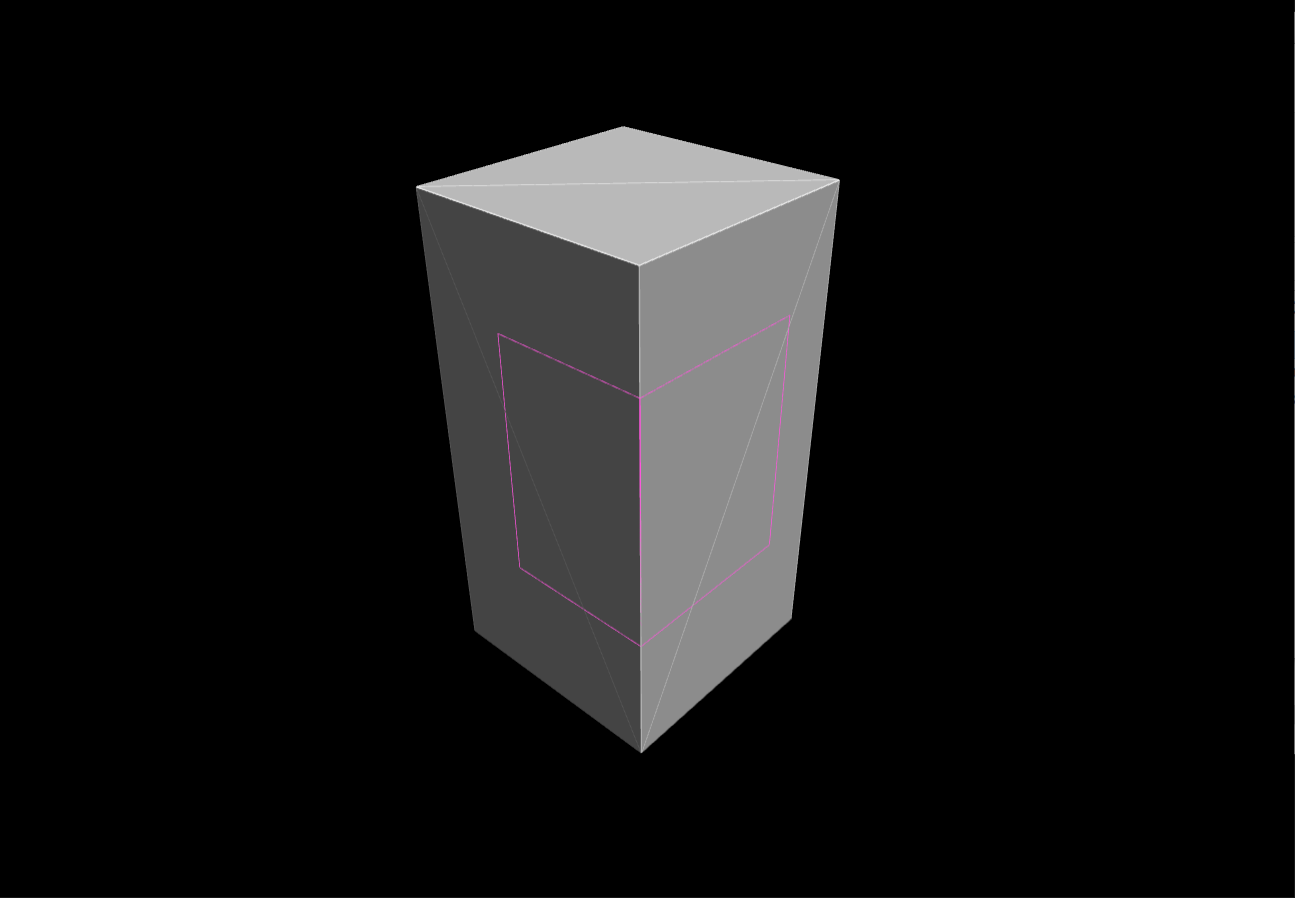

       ピンク色線で表示範囲が表示されます。

2. 表示範囲を調整するには
   表示範囲については大きさや位置を調整することができます。
   • 表示範囲の位置調整
     表示範囲は、画面の中心に表示範囲の中心が位置するように表示されます。
     表示範囲の位置は、「3.図面の表示位置を移動するには」で紹介している4つの方法を利用して調整できます。
     • キーボード：Pキー→「3.図面の表示位置を移動するには」

       [Pキーによる表示範囲の位置調整の動き]

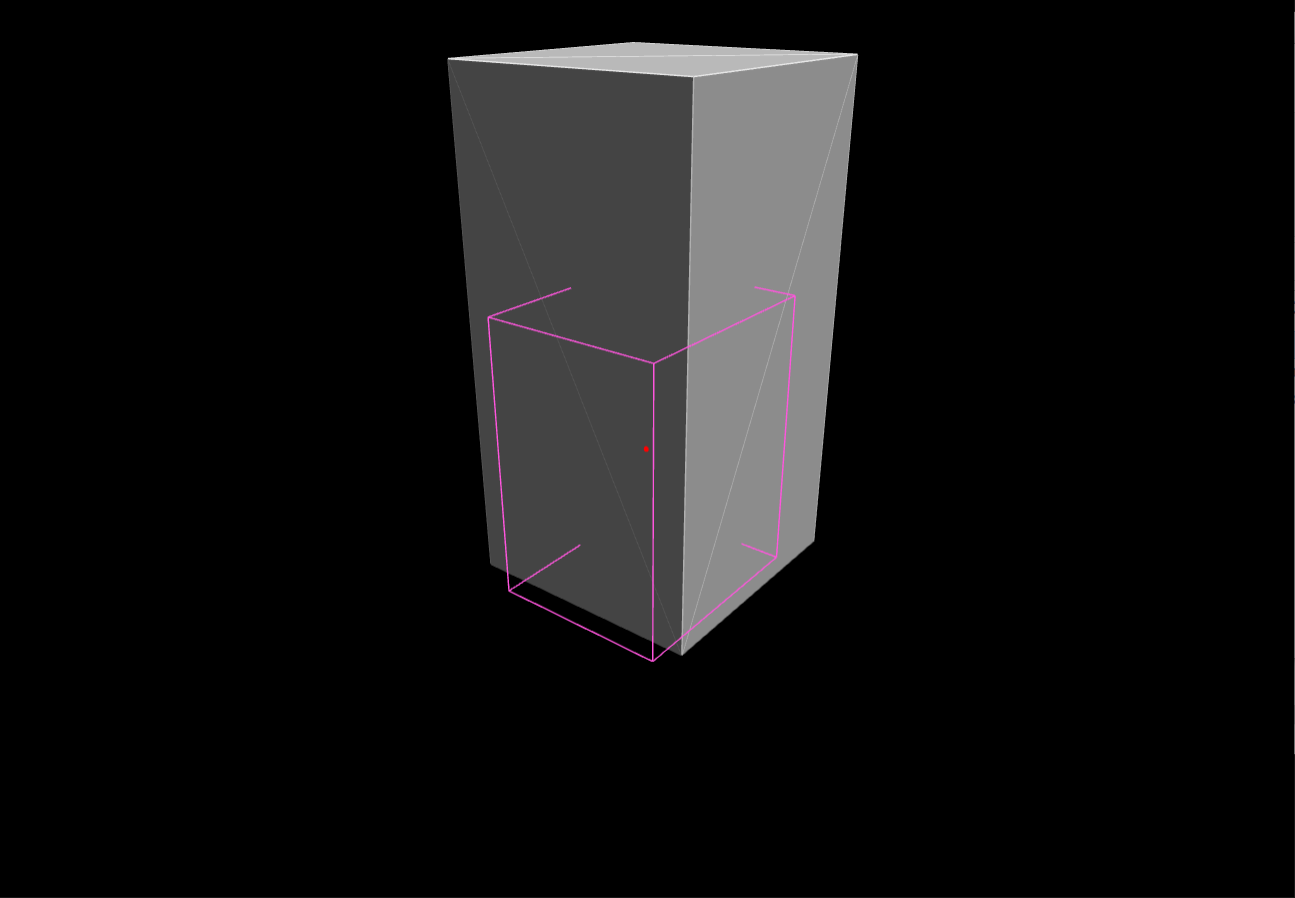

       • Pキーによる中心位置変更前

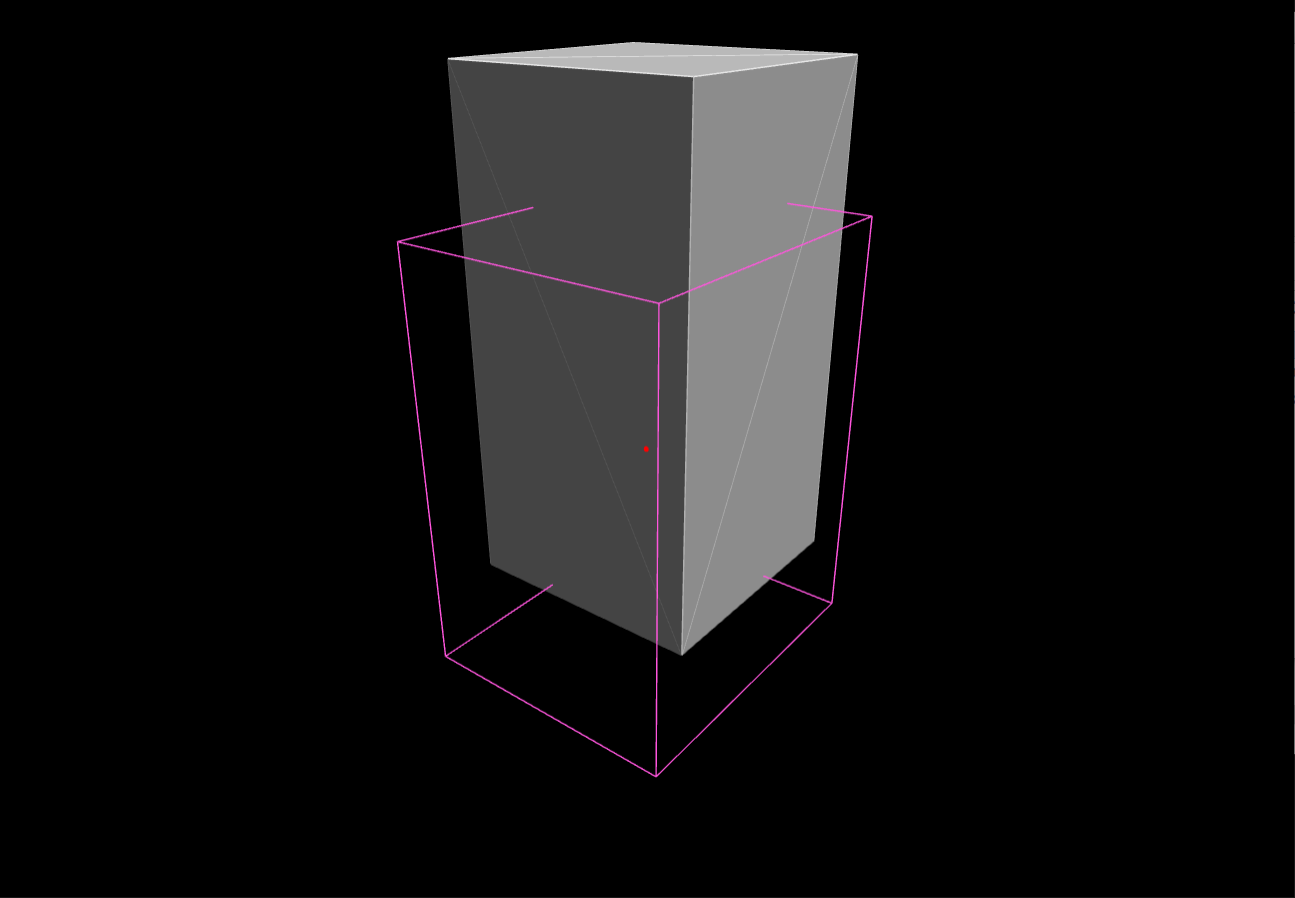

       • Pキーによる中心位置変更後


     • キーボード：0キー
       図面の中心に表示範囲の中心が位置するように変更されます。
       →「3.図面の表示位置を移動するには」

     • キーボード：十字キー(↑↓←→キー)
       →「3.図面の表示位置を移動するには」

     • マウス：右ドラッグ
       →「3.図面の表示位置を移動するには」

   • 表示範囲の各辺の長さの調整
     表示範囲の各辺の長さの調整方法は4つあります。
     • X軸方向の辺の長さ調整
       補助線表示時の赤線軸方向の辺の長さを調整します。→「6.補助線を表示するには」

       • 拡大
         キーボード：Xキー

       • 縮小
         キーボード：Shift + Xキー

     • Y軸方向の辺の長さ調整
       補助線表示時の青線軸方向の辺の長さを調整します。→「6.補助線を表示するには」

       • 拡大
         キーボード：Yキー

       • 縮小
         キーボード：Shift + Yキー

     • Z軸方向の辺の長さ調整
       補助線表示時の緑線軸方向の辺の長さを調整します。→「6.補助線を表示するには」

       • 拡大
         キーボード：Zキー

       • 縮小
         キーボード：Shift + Zキー

     • 表示範囲のすべての辺の長さの一括調整

       • 拡大
         キーボード：Aキー

       • 縮小
         キーボード：Shift + Aキー

       [表示範囲のすべての辺の長さの一括調整した際の動きについて]

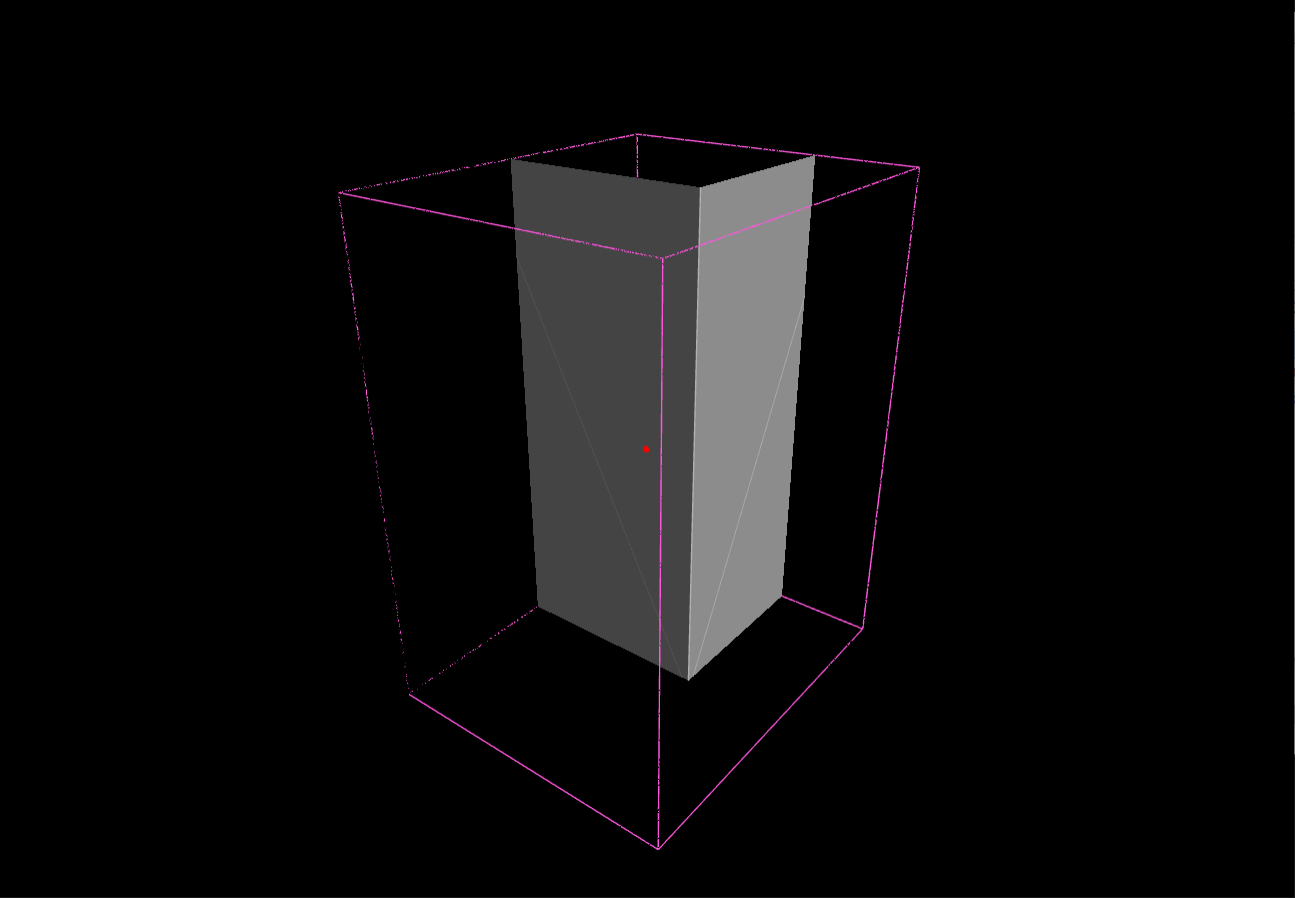

       • Aキーによる辺の長さ変更前

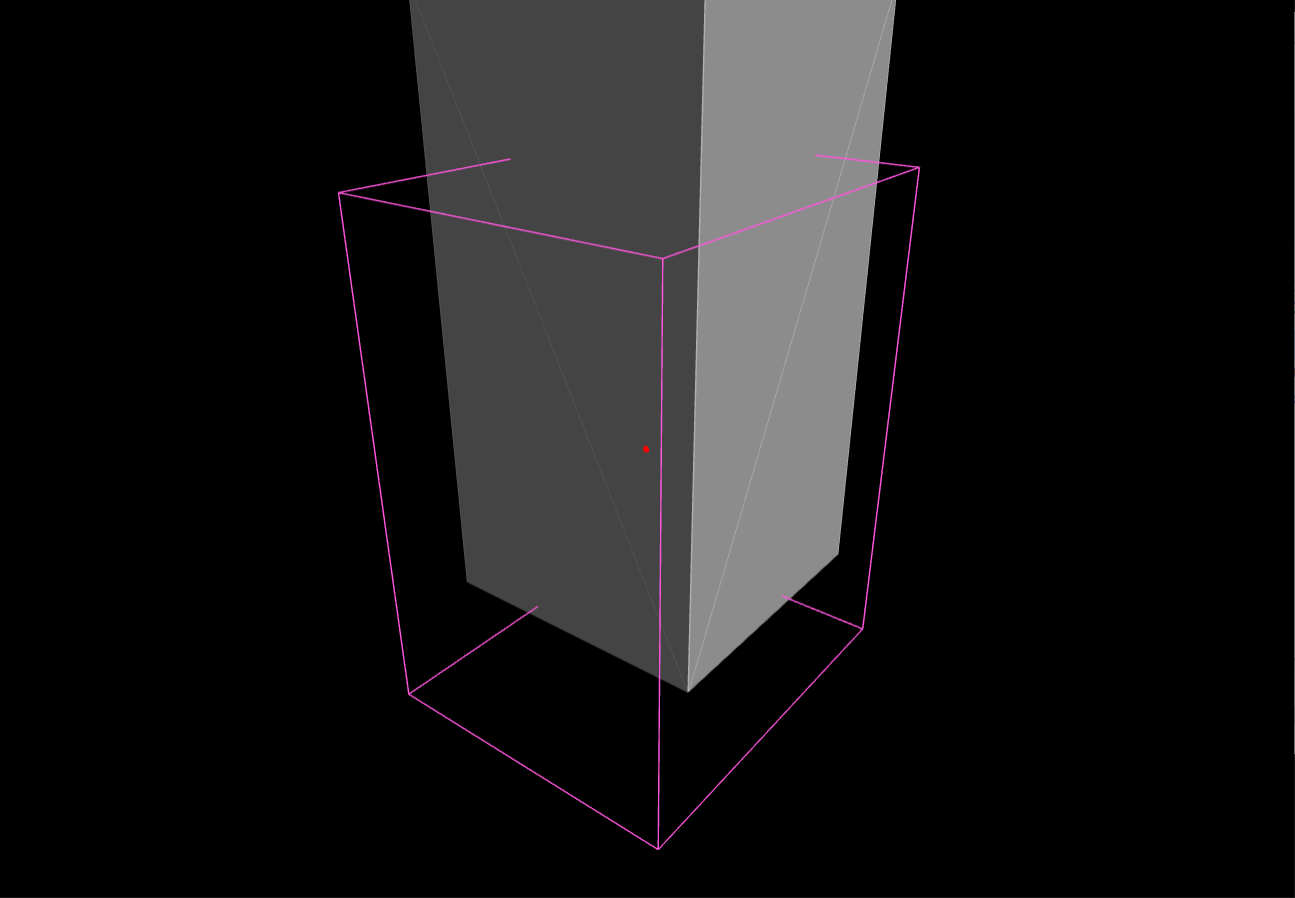

       • Aキーによる辺の長さ変更後(3回実施後)


3. 指定範囲の拡大表示を実行するには
   表示範囲の調整後、以下の操作を行うと、指定した表示範囲内部のみが拡大表示されます。
   • キーボード：Enterキー

     [指定範囲の拡大表示を行った際の動きについて]


     • 指定範囲の拡大表示実施前

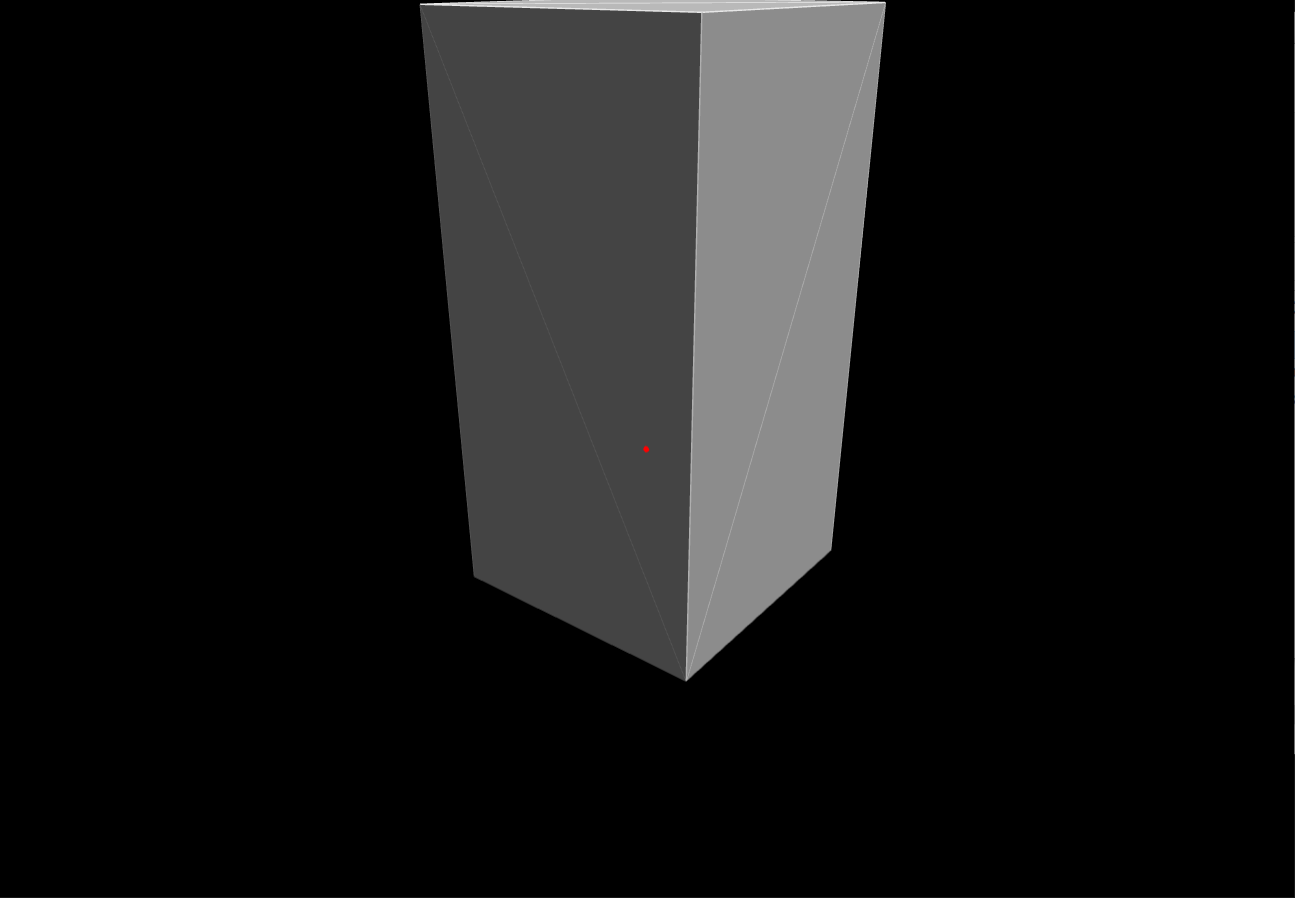

     • 指定範囲の拡大表示実施後



表示範囲を指定する表示や、指定範囲内部を拡大表示している状態を中止するには

• Sキーを押下すると表示範囲を指定する状態になり、
  表示範囲決定後にEnterキーを押下すると、表示範囲内部のみを拡大表示する状態になりますが、
  これらの表示状態を中止したい場合は、以下の操作で中止できます。
  • キーボード：Escキー
    Escキーを押下すると以下のように表示状態が変更されます。
    • 指定範囲内部のみを拡大表示している状態
      ↓（Escキー押下）

    • 表示範囲を指定する状態
      ↓（Escキー押下）

    • 通常状態
    [各状態を中止した際の動きについて]


    • 表示範囲内部のみを表示している状態
      この画面は表示範囲の調整後にEnterキーを押下した際の状態です。


    • 表示範囲内部のみを表示している状態を中止した状態
      表示範囲の調整を行う状態に戻ります。
      この画面はSキーを2回押下し、2点を指定した際の状態です。

    • 表示範囲の調整を行う状態を中止した場合
      表示範囲の表示はなくなり、通常の表示状態に戻ります。
